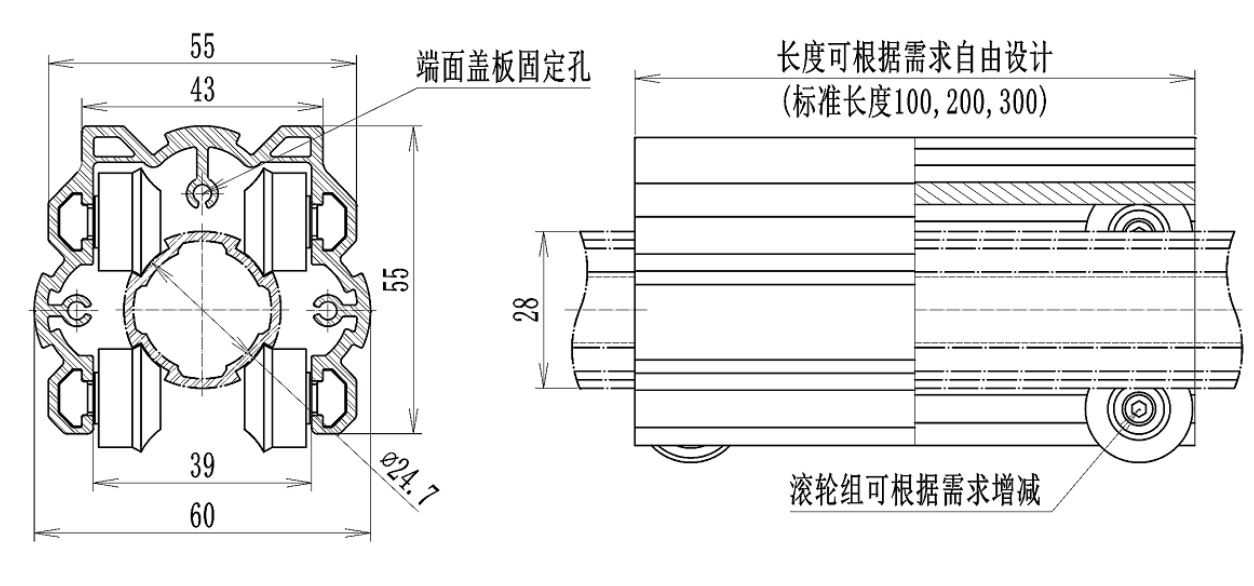

直線滾動組件參數：

型號Model：              GAE28-13-L100/200/300

產品單重NW：           335/495/645 克

包裝數量PQ：            16/15/6 套

包裝重量TW：            5.5/8/4.5 千克

包裝尺寸PD：             300*220*150(mm)

材料Material：            鋁合金6065T6+冷軋?zhí)间?CS+PP

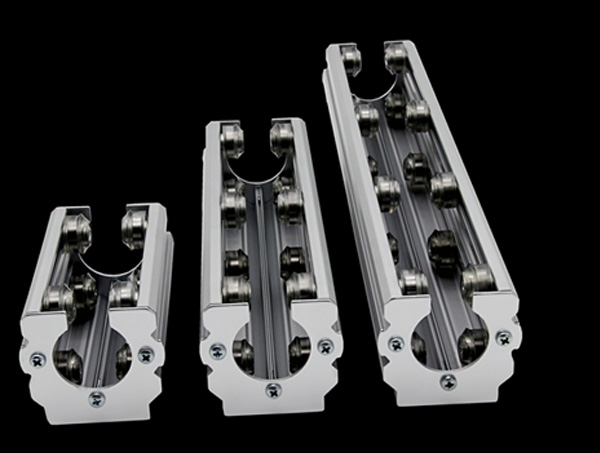

配合多種線棒能暢順直線運動的部件，滾輪內置軸承。三邊方向帶有凸出部卡槽，安裝方便，三種長度規格選擇。

直線滾動導軌結構的光學組件對焦接座,包括復數根固定軸、復數個運動部件、復數個運動部件支撐座、前部接駁端口及基座后部接口；復數個運動部件支撐座設置在前部接駁端口上,運動部件支撐座位于前部接駁端口與基座后部接口之間,基座后部接口外接連接固定感光成像部分,運動部件支撐座的中央設有通孔；運動部件設置在通孔內,運動部件的中央設有固定軸通孔,運動部件內設有多個滾珠,滾珠在運動部件與固定軸的接觸面及運動部件與運動部件支撐座的接觸面上滾動；固定軸設置在固定軸通孔內。本實用新型主要使用滾動直線導軌結構,運動阻力低,達到高精度和平穩的運動效果,可負載多種不同大小的光學組件負載。
